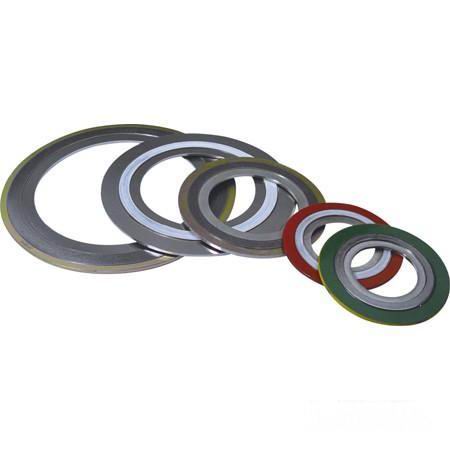

金屬纏繞墊片由金屬帶和非金屬帶螺旋復合繞制而成的一種半金屬平墊片，壓縮回彈性能好，具有多道密封和一定的自緊功能，對于法蘭壓緊面的表面缺陷不太敏感，不粘結法蘭密封表面；容易對中，因而拆裝方便，可部分消除壓力、溫度變化和機械振動的影響；能在高溫、低溫、高真空、沖擊振動等循環交變的各種苛刻條件下，保持其優良的密封性能。
廣泛應用于石油、化工、燃?xì)?、機械、冶金、電力、造船等諸多行業的管道、閥門、泵、壓力容器、冷凝器、塔、手孔、人孔等法蘭連接處的密封。
結構形式
型式 |
結構 |
適用 |
鋼帶、內外環材質 |
填充料 |
基本型 |
? |
榫槽面 |
304(L),316(L)
321,鈦,鎳
銦鉻鎳,等 |
石棉
石墨
四氟, 等 |
帶內環 |
? |
凹凸面 |
帶外環 |
? |
突面、平面 |
帶內外環 |
? |
換熱器墊 |
|
換熱器 |
注：加強環 除另有協議外，內加強環材料應與金屬帶材料相同，外加強環材料用A3鋼，并防銹處理。
預緊壓力: Y=70.0±1Mpa
墊片系數: M=2.5~4.0
加工直徑:16 ~3000mm
|
