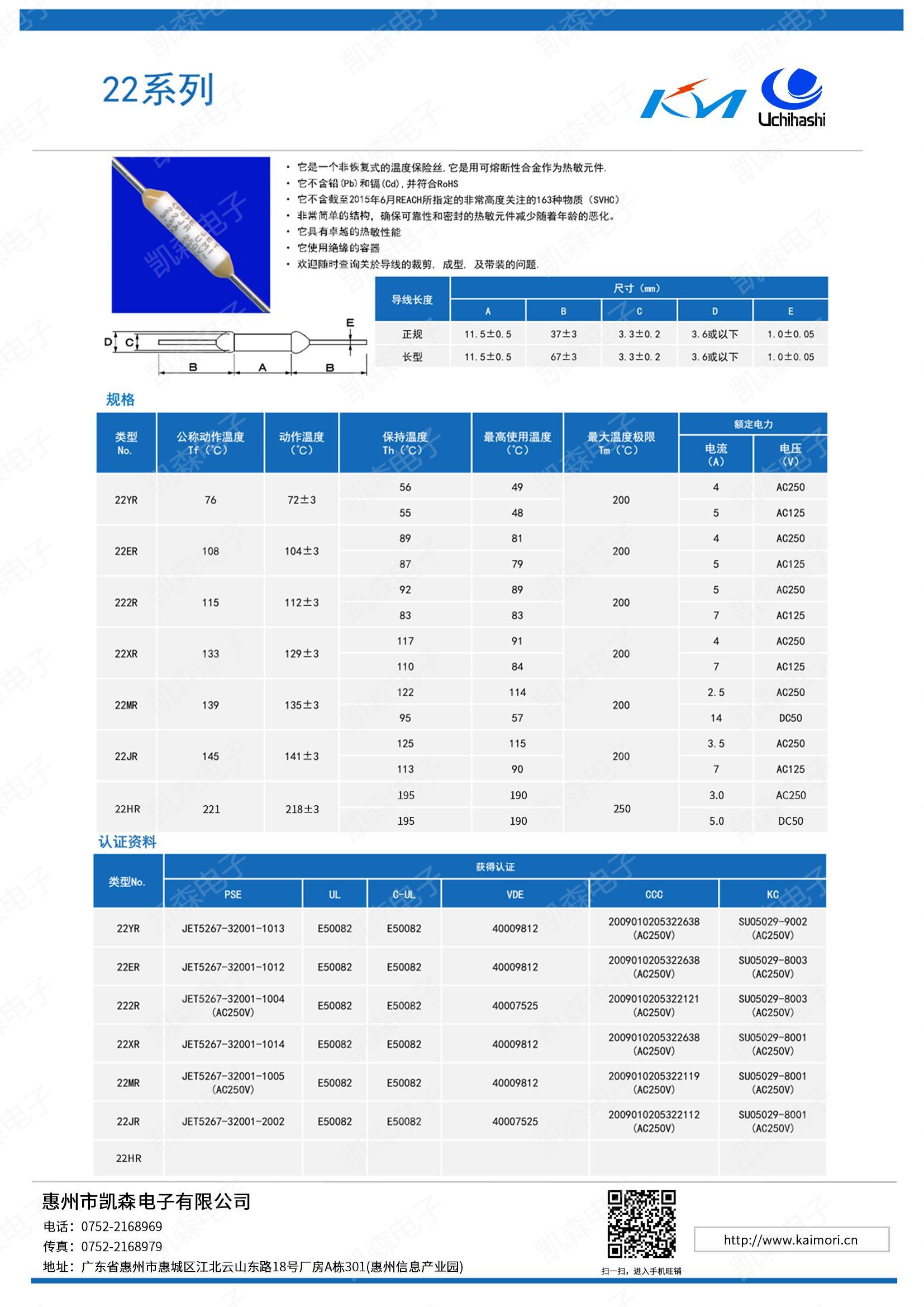

22系列

發布時間:2024-04-23 19:23:22
特點
■它是一個非恢復式的溫度保險絲,它是用可熔斷性合金作為熱敏元件.
■它不含鉛(Pb)和鎘(Cd),并符合RoHS、REACH
■非常簡單的結構，確?？煽啃院兔芊獾臒崦粼p少隨著年齡的惡化.
■它具有卓越的熱敏性能.
■它使用絕緣的容器.

導線長度 尺寸
A B C D E
標準 11.5±0.5 37±3.0 3.3±0.2 3.6或以下 1.0±0.05
長型 11.5±0.5 67±3.0 3.3±0.2 3.6或以下 1.0±0.05

規格:
型號 額定溫度
Tf（℃）		 動作溫度
（℃）		 保持溫度
Th（℃）		 最高使用溫度
（℃）		 最大極限溫度
Tm（℃）		 額定電流
（A）		 額定電壓
(V)		 規格
22YR 76 72±3 56 49 200 4.0 AC250 下載
22ER 108 104±3 89 81 200 4.0 AC250
222R 115 112±3 92 89 200 5.0 AC250
22XR 133 129±3 117 91 200 4.0 AC250
22MR 139 135±3 122 114 200 2.5 AC250
22JR 145 141±3 125 115 200 3.5 AC250
22HR 221 218±3 195 190 250 3.0 AC250

認證資料:
型號 獲得認證
PSE UL C-UL VDE 自我認證  KC
22YR JET5267-32001-1013 E50082 E50082 40009812
2020980205000086
（AC250V)
SU05029-9002
(AC250V)
22ER JET5267-32001-1012 E50082 E50082 40009812
2020980205000086
（AC250V)
SU05029-8003
(AC250V)
222R JET5267-32001-1004 E50082 E50082 40007525
2020980205000104
（AC250V)
SU05029-8003
(AC250V)
22XR JET5267-32001-1014 E50082 E50082 40009812
2020980205000086
（AC250V)
SU05029-8001
(AC250V)
22MR JET5267-32001-1005 E50082 E50082 40009812
2020980205000085
（AC250V)
SU05029-8001
(AC250V)
22JR JET5267-32001-2002 E50082 E50082 40007525
2020980205000099
（AC250V)
SU05029-8001
(AC250V)
22HR - - - - - -
